Рабочая секция MWE6-A60

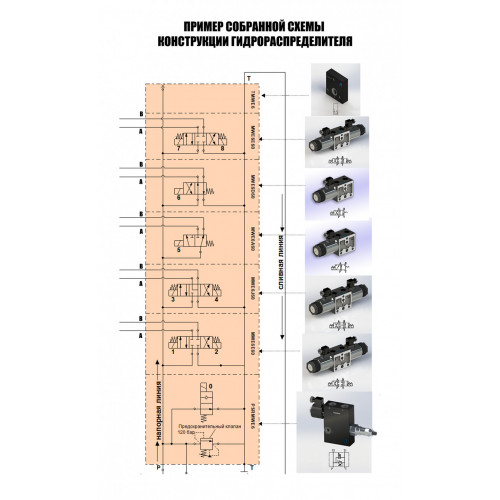

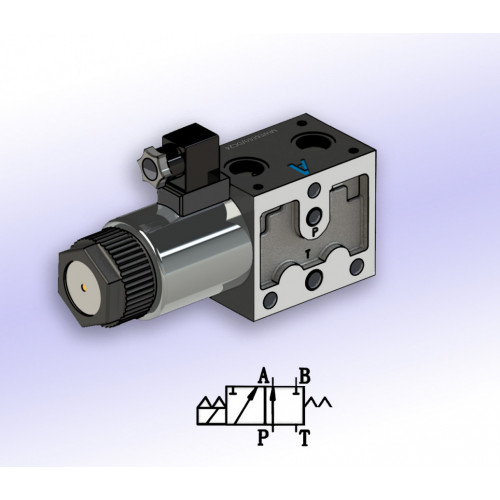

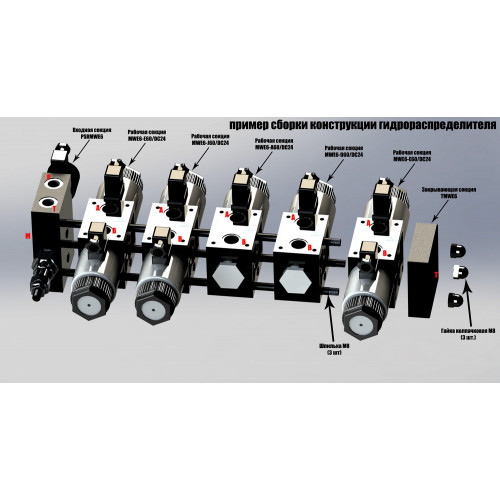

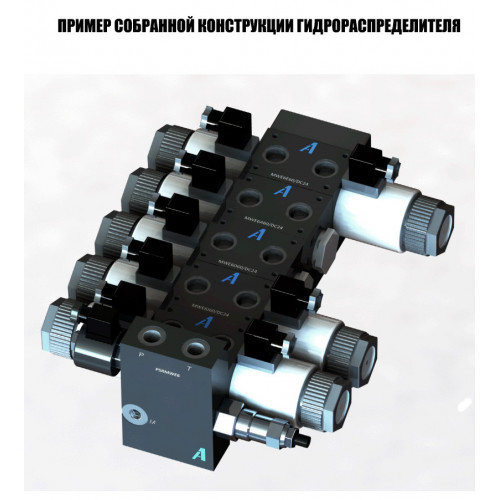

Рабочая секция MWE6-A60 это распределитель стыкового монтажа с одной электромагнитной катушкой для переключения позиции золотника и соответственно изменением рабочей схемы, в т.ч. и направление потока жидкости. Схема устройства - трёхлинейная (три рабочие линии Р-A-B) и две позиции золотника. При отсутствии электрического тока на катушке – жидкость из напорной линии Р попадает в линию А. При подаче эл. тока на катушку – золотник линейно перемещается и меняет схему работы распределителя, и теперь жидкость идет в направлении от Р к линии В. При отключении сигнала подачи тока на катушку пружина возвращает золотник в изначальное положение и жидкость вновь идет по направлению от Р к А линии. По российской классификации гидравлических схем, данная схема соотносится со схемой №573. Ниже, на видео, вы можете ознакомиться с примером симуляции схемы работы подобного сборочного изделия.
